В дистрибутиве программы Реквизитор есть файл с шаблонами блоков основных надписей, которые по умолчанию обрабатываются программой. Эти же блоки используются в файлах демоподборки, на которых объясняется использование Реквизитора.

  Можете также использовать разработанные мною динамические блоки, которые можно скачать по ссылке: динамические блоки для программы Реквизитор (можно использовать их и без Реквизитора, мне не жалко). В этом dwg-файле 4 динамических блока, содержащих все основные и дополнительные форматы с разными формами основной надписи и без таковой. Разумеется, их можно было загнать в один динамический блок, но тогда потерялась бы унификация с аналогичными блоками, идущими в дистрибутиве с Реквизитором. В части атрибутов основной надписи там всё идентично блокам, идущим с программой, даже имена блоков те же самые.

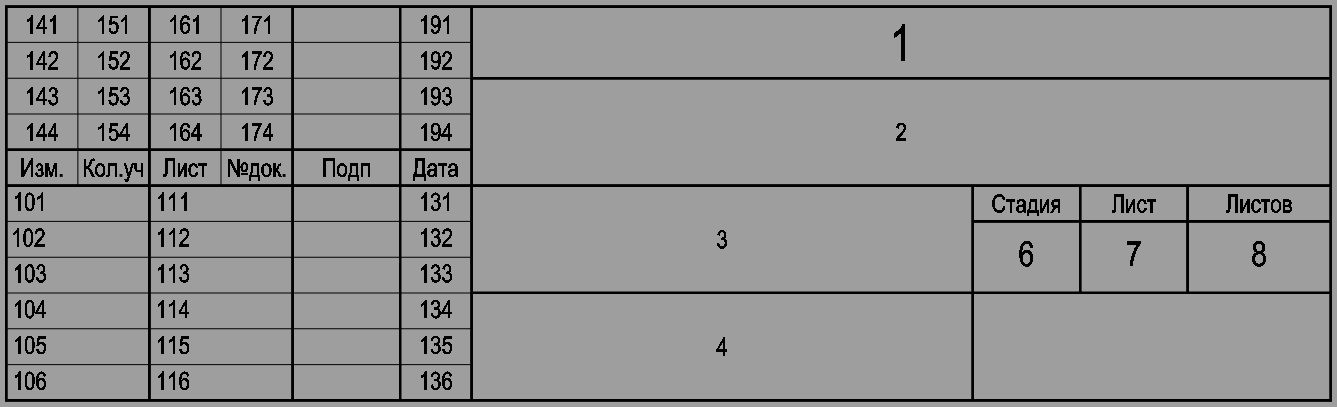

  Если зайти в редактор блока StampF3, можно увидеть его устройство:

  Имя каждого атрибута соответствует номеру графы основной надписи. Если графа многострочная, добавляется номер строки. Нумерация строк сверху вниз. Я считаю такой вариант предельно компактным и в то же время информативным. Зачем коллеги задают атрибутам имена из десятков символов, не всегда понятно.

  Важно отметить, что атрибуты 2-4 многострочные, а остальные однострочные. Выравнивание у всех по центру ячейки, за исключением граф 10 и 11, имеющих выравнивание влево.

  Иногда пользователи Реквизитора хотят обрабатывать блоки, с которыми они привыкли работать. В принципе эта задача решаемая, если не используются нестандартные графы, а также если реализация примерно идентична. Проблемы могут возникать, когда в графах 2-4 используется по 3-5 однострочных атрибута, а Реквизитор настроен на работу с одним многострочным атрибутом для каждой из указанных граф.

  Для использования ваших наработок необходимо задать соответствие между номерами граф по ГОСТ Р 21.101 и именами ваших атрибутов, чтобы программа понимала, что чему соответствует.

  Имя используемого при обработке штампов набора атрибутов отображается на панели "Набор атрибутов", расположенной на вкладке "Настройки"/"Параметры dwg-файлов". По умолчанию это "Базовый" набор, использующий идущие с Реквизитором штампы:

  Чтобы посмотреть параметры текущего набора, нажмите кнопку "Настроить" для отображения панели настроек. Для базового набора атрибутов она будет выглядеть следующим образом:

  В левой колонке перечислены графы основной надписи, в правой - имена атрибутов, соответствующих этим графам. Данный набор создаётся Реквизитором автоматически, вам с ним ничего не надо делать.

  Если вы хотите использовать собственные штампы, нажмите кнопку "Добавить набор" и редактируйте значения в таблице:

  Добавленный набор получает имя по умолчанию "Новый набор". Измените его на удобное вам в указанном на рисунке выше поле редактирования и нажмите Enter для сохранения значения. После этого заполните таблицу именами используемых в ваших блоках атрибутов:

  Не пугайтесь сложности выполненной выше процедуры: введённые значения сохраняются в файле DBTranslator.db, который располагается в той же папке, где находится исполняемый файл программы Rekvizitor.exe. При необходимости поделитесь этим файлом с коллегами, использующими те же самые блоки штампов. В этом случае им не понадобится проделывать данную процедуру. В одном и том же файле может сохраняться любое количество вариантов наборов атрибутов. Для их использования просто переключайтесь между ними выбором соответствующего имени в списке выбора.

  Если возникнут сложности, пишите, разберём причины.

  Лайфхак: не забывайте переключать набор атрибутов. У меня бывали моменты, когда демонстрировал работу программы, а она ничего не хотела обрабатывать. Потом вспоминаешь: разбирался с чужим блоком, создал новый набор атрибутов, а обратно на свой не переключился. Поменяешь в списке активный набор, и всё заработало.
