Для начала напомню, что Реквизитор работает с тремя dwg-редакторами: AutoCAD, nanoCAD и ZWCAD. Одни и те же чертежи могут быть обработаны в любом из них.

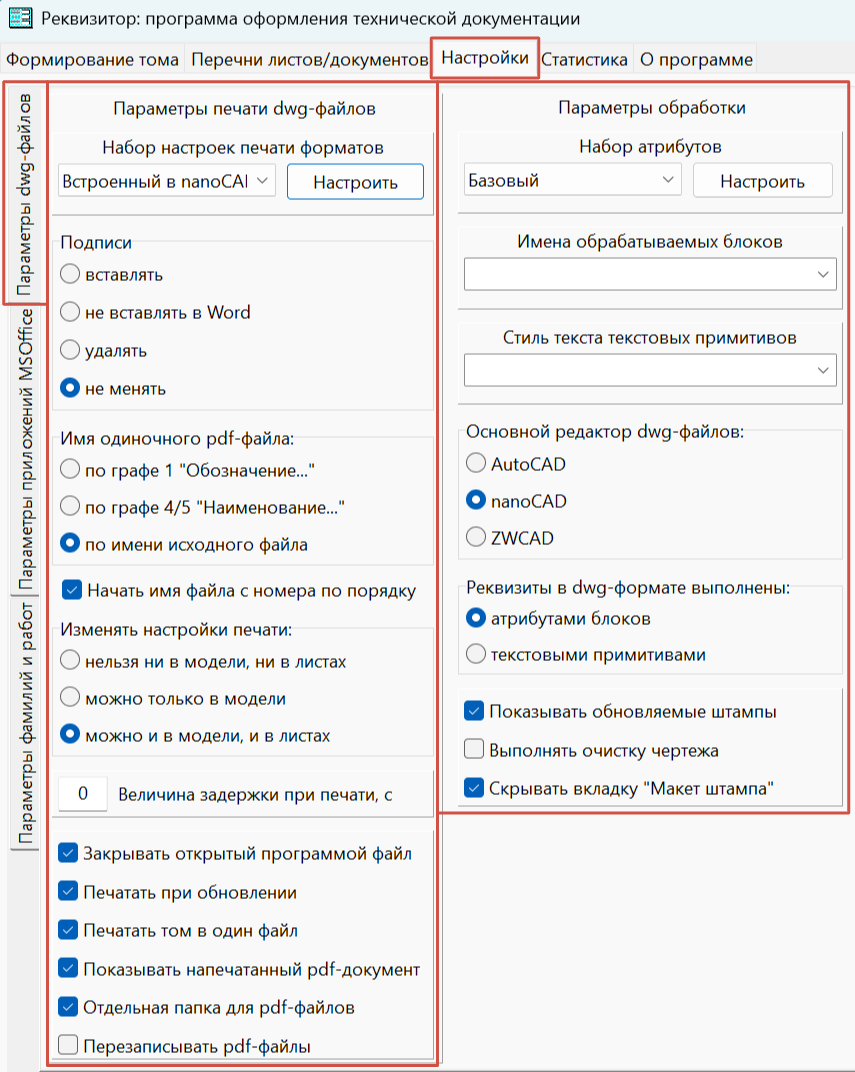

  Все настройки работы с dwg-редакторами можно разделить на две большие группы:

• настройки параметров печати;
• настройки обработки dwg-чертежей.

  Настройки параметров печати

  Ряд параметров является общим для редакторов MS Office и CAD-редакторов. Изменить их можно как на данной вкладке, так и в настройках работы с приложениями MS Office: одинаковые переключатели синхронизированы, поэтому изменение на одной вкладке автоматически меняет состояние переключателей на другой.

  Использование панели "Набор настроек печати форматов" рассматривается в одноимённой статье, потому что это достаточно обширный и регулярно используемый функционал.

  Радиопереключатель "Подписи" содержит 4 варианта значений:

• вставлять;
• не вставлять в Word;
• удалять;
• не менять.

  Их значение должно быть понятно из названия. Вынесение в отдельную группы значения "не вставлять в Word" обусловлено проблемами, возникавшими при вставке подписей в Word на некоторых компьютерах. Вроде бы проблема решена, но переключатель на всякий случай оставлен.

 Радиопереключатель "Имя одиночного файла" содержит 3 варианта значений:

• по графе 1 "Обозначение...";
• по графе 4/5 "Наименование...";
• по имени исходного файла.

  Данные варианты добавлены по просьбе пользователей программы Реквизитор. Иногда от проектировщиков требуют использовать более изощренные имена файлов. Пишите, если задача формализуется, попробуем её решить.

  Флаг "Начать имя файла с номера по порядку" позволяет добавлять в начале имени номер. Это бывает полезно при выводе в pdf-формат одиночных листов или документов для упрощения дальнейшей сборки тома.

  Радиопереключатель "Изменять настройки печати" содержит 3 варианта значений:

• нельзя ни в модели, ни в листах;
• можно только в модели;
• можно и в модели, и в листах.

  Реквизитор может выполнять печать предварительно настроенных проектировщиком чертежей, а может выполнять настройку параметров печати самостоятельно. Последний вариант более предпочтителен. Однако в случае появления каких-либо проблем можно использовать ручную настройку.

  Поле ввода "Величина задержки при печати" используется для искусственного замедления перехода от обработки одного файла к обработке другого. Иногда это необходимо на компьютерах, успевающих отправить на печать следующий чертёж в тот момент, когда pdf-версия предыдущего ещё не сформирована. Интервал 3-5 секунд обычно решает проблему. Если на вашем компьютере проблема не проявляется, оставьте нулевое значение, оно подходит большинству пользователей.

  Флаг "Закрывать открытый программой файл" фактически работает не только при печати, но и при обновлении штампов. При его установке Реквизитор проверяет: если нужного файла нет среди открытых ранее, то он открывается, обрабатывается и автоматически закрывается, чтобы не накапливать большое количество открытых файлов.

  Флаг "Печатать при обновлении" указывает на необходимость выполнить печать после обновления штампа листа или документа. Если этого не требуется, снимите флаг и выполняйте обновление штампов без печати, такая процедура выполняется немного быстрее.

  Флаг "Печатать том в один файл" используется при работе с nanoCAD для вывода dwg-чертежей в общий pdf-файл. При снятии этого флага чертежи печатаются по отдельности.

  Флаг "Показывать напечатанный pdf-документ" полезно устанавливать, чтобы проверить результат сразу после формирования pdf-документа, не тратя при этом время на его открытие вручную.

  Флаг "Отдельная папка для pdf-файлов" служит для указания Реквизитору размещать создаваемые pdf-файлы в отдельную папку. Если этот флаг не установить, создаваемые pdf-файлы будут размещаться в ту же папку, где находятся файлы формата разработки.

  Флаг "Перезаписывать pdf-файлы" указывает Реквизитору, как поступать с ранее созданными версиями файлов. Если флаг снят, предыдущая версия будет сохранена.

  Параметры обработки

  Панель "Набор атрибутов" используется для настройки использования пользовательских атрибутов блоков. Описание процесса настройки вынесено в отдельную статью "Пользовательские атрибуты блоков", потому что это достаточно обширный материал. В этой же статье рассказывается и об атрибутах блоков, идущих в комплекте с программой Реквизитор.

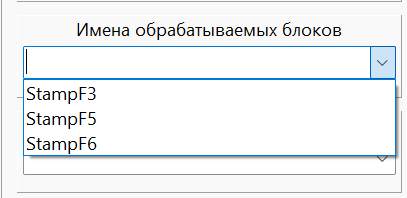

  Поле ввода "Имена обрабатываемых блоков" содержит перечень имён блоков, обрабатываемых программой Реквизитор. По умолчанию в нём три значения имён блоков, использованных в файлов демоподборки:

  Для добавления нового значения введите его в поле ввода и нажмите клавишу Enter для сохранения. Введённое значение появится в данном списке и в дальнейшем будет обрабатываться Реквизитором. Для удаления имеющегося в списке значения выделите его в списке и нажмите клавишу Del.

  Что понимается под фразой "блок обрабатывается Реквизитором?" Это значит, что при выполнении команды добавления чертежей в том документации Реквизитор ищет блоки с указанными в списке именами и выполняет извлечение ряда их параметров, в частности, значений атрибутов. Чем больше в списке имён блоков, тем дольше выполняется обработка, поэтому не держите мусор в этой корзине!

  Поле ввода "Стиль текста текстовых примитивов" содержит перечень имён стилей текста, которые использовались для заполнения штампов текстовыми примитивами. Для использования соответствующего стиля его нужно выбрать из списка. Обратите внимание: Реквизитор не создаёт и не редактирует выбранный пользователем стиль. Предполагается, что в данном поле указывается стиль текста, используемый в вашей организации, поэтому предпринимать дополнительных мер по его созданию не требуется.

  Радиопереключатель "Основной редактор dwg-файлов" содержит 3 значения:

AutoCAD;

nanoCAD;

ZWCAD.

  Реквизитор может работать с любым из них. Даже в пределах одного компьютера можно использовать их поочередно. По моим наблюдениям AutoCAD быстрее обновляет штампы, но при его использовании сложнее формировать единый pdf-том с включением в него документов MS Office. В nanoCAD проще настраивать печать, в том числе в единый файл. ZWCAD я использовал только для проверки работоспособности Реквизитора: любой желающий может скачать дистрибутив ZWCAD и пользоваться им месяц. При проектировании ZWCAD я не использую.

  Радиопереключатель "Реквизиты в dwg-формате выполнены" содержит 2 значения:

• атрибутами блоков;
• текстовыми примитивами.

  Использование блоков с атрибутами считается основным режимом работы Реквизитора. В принципе можно работать и без атрибутов, но этот режим используется лишь для демонстрации принципиальной возможности заполнять штампы подобным образом. По функционалу работа Реквизитора с атрибутами блоков шире работы с текстовыми примитивами.

  Флаг "Показывать обновляемые штампы" указывает Реквизитору на необходимость расположить обрабатываемый штамп на весь экран. Иногда это удобно с точки зрения своевременного выявления допущенных ошибок, однако процедура такого размещения отнимает лишнее время при обработке файлов.

  Флаг "Выполнять очистку чертежа" достаточно полезен, потому что перед сохранением обработанного файла выполняется очистка (команда Purge), однако эта операция отнимает лишнее время. Выберите сами, что вам полезнее: автоочистка от мусора или несколько сэкономленных на обработке чертежа секунд.

  Обратите внимание: установка данного флага при выполнении обработки в nanoCAD BIM ОПС приводит к аварийному закрытию nanoCAD BIM ОПС во время обработки. Поэтому в nanoCAD BIM ОПС рекомендуется обрабатывать чертежи без очистки файла либо использовать базовую графическую платформу nanoCAD.

  Флаг "Скрывать вкладку "Макет штампа" я рекомендую устанавливать всегда. Надеюсь, эта вкладка вообще будет удалена из Реквизитора, потому что никакого дополнительного функционала она не несёт, только отвлекает пользователей.
